Rétrofit 2010 : Installer une caméra de recul HD sans percer le pare-chocs

Vous adorez votre véhicule de 2010. Sa mécanique est fiable, son style a du caractère, mais chaque manœuvre en ville vous rappelle cruellement l’absence de visibilité arrière. C’est le dilemme classique du propriétaire de « youngtimer » ou de voiture d’occasion : comment gagner en sécurité sans dénaturer une carrosserie intacte ?

La plupart des tutoriels vous diront d’acheter le premier kit venu et de percer un trou de 20mm au milieu du pare-chocs, ou pire, de coller un écran disgracieux sur le tableau de bord avec un adhésif qui fondra au premier soleil. C’est une approche destructrice. En tant qu’installateurs spécialisés, nous voyons trop souvent des véhicules dont l’électronique a été compromise par des connexions hasardeuses sur des faisceaux multiplexés, ou des pare-chocs ruinés par une corrosion née d’un perçage mal protégé.

Mais si la véritable clé d’une modernisation réussie n’était pas l’ajout de matériel, mais l’intégration invisible ? Le « rétrofit non-invasif » est une philosophie technique qui consiste à utiliser les points d’ancrage existants (éclaireurs de plaque, poignées de coffre) et à respecter l’architecture électrique d’origine. C’est la seule méthode qui garantit une fiabilité équivalente à une option sortie d’usine, tout en préservant la valeur de revente de votre auto.

Nous allons voir ensemble comment sélectionner le bon matériel, sécuriser l’alimentation électrique sans griller le boîtier de servitude (BSI), et calibrer votre installation pour une précision millimétrique.

Pour structurer cette intervention technique, voici les étapes clés que nous allons aborder pour transformer votre expérience de conduite.

Filaire ou sans fil : le choix crucial contre les parasites

Le premier réflexe pour éviter de démonter les garnitures est souvent de se tourner vers une solution sans fil. Sur le papier, c’est séduisant : un émetteur à l’arrière, un récepteur à l’avant, et le tour est joué. Cependant, sur un véhicule de 2010, l’environnement électromagnétique n’est pas neutre. Si vous optez pour un kit analogique bon marché, vous risquez de capter les caméras de surveillance des magasins ou de subir des pertes de signal dès que vous passez près d’un réseau Wi-Fi puissant.

La réalité technique est que la bande de fréquence utilisée est souvent saturée par les dispositifs domestiques utilisant des fréquences autour de 2.4 GHz. Pour une installation pérenne, le filaire reste la référence absolue en matière de stabilité d’image. Si le passage de câble est impossible pour vous, la seule alternative viable est un système numérique crypté, qui verrouille le signal entre l’émetteur et le récepteur.

Voici une comparaison technique pour vous aider à trancher selon votre niveau de compétence en bricolage et vos exigences de qualité :

Le tableau ci-dessous met en perspective les contraintes techniques de chaque solution, comme le détaille une analyse comparative des systèmes de recul.

Le choix doit donc se faire en connaissance de cause : acceptez-vous de passer deux heures à masquer un câble pour une image parfaite, ou préférez-vous une installation de trente minutes avec un risque de parasites occasionnels ?

L’importance vitale de la vision nocturne infrarouge

Installer une caméra haute définition est inutile si elle devient aveugle dès la tombée de la nuit. En hiver, lorsque les journées raccourcissent et que la météo se dégrade, votre caméra de recul est souvent votre seule alliée contre les obstacles bas invisibles dans les rétroviseurs. Les feux de recul d’origine d’une voiture de 2010 sont souvent des ampoules halogènes jaunâtres, insuffisantes pour éclairer correctement le champ de vision d’un capteur numérique moderne.

C’est ici qu’intervient la technologie infrarouge. Contrairement à une simple amplification de lumière, les LED infrarouges placées autour de l’objectif projettent une lumière invisible à l’œil nu mais parfaitement captée par le capteur de la caméra. Cela permet d’obtenir une image claire, en noir et blanc, même dans l’obscurité totale d’un garage souterrain ou d’une allée de campagne non éclairée.

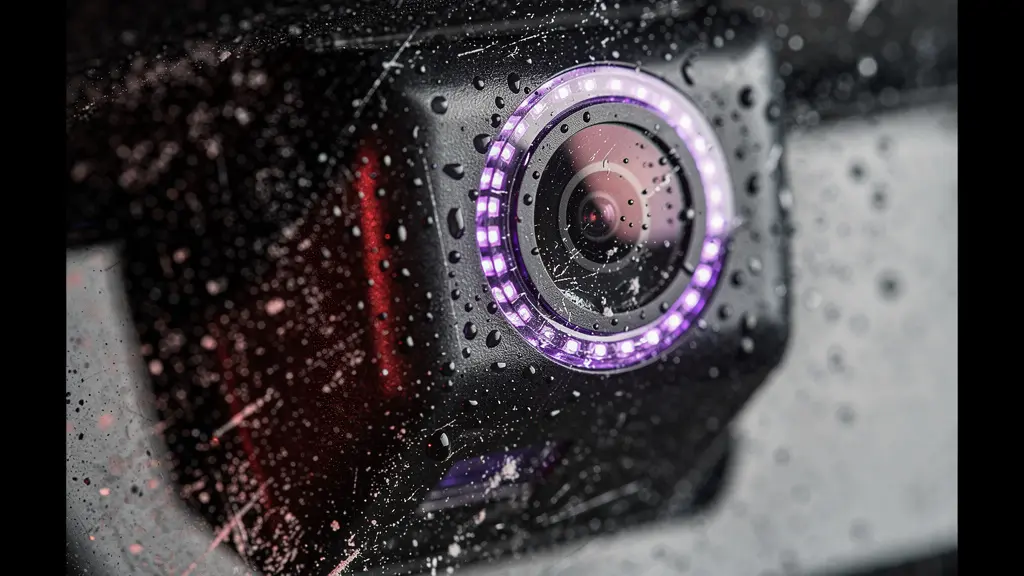

L’illustration suivante permet de visualiser comment cette technologie parvient à percer l’obscurité hivernale.

Comme le montre ce détail, la qualité de l’optique et la présence de diodes émettrices font toute la différence entre une image bruitée inexploitable et une vue nette des obstacles.

Sécuriser l’alimentation sur le feu de recul

L’alimentation de la caméra est généralement piquée sur le feu de recul. Le principe est simple : lorsque vous enclenchez la marche arrière, l’ampoule s’allume et alimente simultanément la caméra. Cependant, sur les véhicules produits autour de 2010, le multiplexage commençait à se généraliser. Cela signifie que l’ordinateur de bord surveille la consommation électrique des ampoules. Si vous branchez la caméra « sauvagement », le système peut détecter une surconsommation et couper l’alimentation du feu par sécurité, affichant un code erreur au tableau de bord.

Pour éviter de griller le faisceau ou de perturber le BSI (Boîtier de Servitude Intelligent), il est impératif d’utiliser un relais ou un filtre anti-parasite si votre signal est instable. Mais l’erreur la plus commune concerne la mise à la masse. Beaucoup d’amateurs tentent de se repiquer sur le fil négatif du feu arrière, ce qui est une source majeure de dysfonctionnements.

Comme l’expliquent Marielle & Jon dans leur guide d’installation :

Le fil noir ne sera relié à rien du tout, vous pouvez donc le couper juste après sa sortie du petit transformateur noir. MAJ : Il faut récupérer la masse sur le châssis (une cosse ronde autour d’une vis de fixation du feu) et non sur le fils noir n°6 sinon la caméra se coupe lorsqu’on freine

– Marielle & Jon, Les joyeuses escapades – Guide installation caméra recul fourgon

Il est donc crucial de créer un point de masse franc directement sur la carrosserie métallique. Grattez légèrement la peinture à un endroit discret du coffre pour assurer un contact métal contre métal parfait avant de visser votre cosse de masse. C’est la garantie d’une image stable qui ne saute pas dès que vous touchez la pédale de frein.

Rétroviseur ou moniteur : l’intégration discrète

Votre objectif est de moderniser l’habitacle sans le transformer en cockpit d’avion mal rangé. L’ajout d’un moniteur posé sur le tableau de bord est souvent la solution de facilité, mais elle présente des inconvénients majeurs : encombrement visuel, reflets dans le pare-brise la nuit, et surtout, un aspect « ajouté » qui jure avec le design intérieur d’une voiture de 2010.

La solution la plus élégante est le rétroviseur écran. Il s’agit d’un miroir qui vient se clipser sur votre rétroviseur d’origine (ou le remplacer complètement) et qui intègre une dalle LCD invisible lorsqu’elle est éteinte. L’avantage est double : vous conservez l’esthétique d’origine et l’écran se trouve naturellement dans votre champ de vision habituel pour les contrôles arrière. De plus, cela évite les traces de colle sur les plastiques moussés du tableau de bord.

Si vous hésitez encore, sachez que la durabilité des installations sur tableau de bord est souvent remise en cause, comme le soulignent les recommandations techniques notant que l’installation d’un écran externe nécessite de choisir le meilleur angle et la hauteur adaptée, ce qui est rarement compatible avec la stabilité des adhésifs standards sur des plastiques vieillissants.

Positionnement et calibrage des distances

Une caméra mal positionnée peut être plus dangereuse qu’aucune caméra. Si l’objectif est trop bas, vous ne verrez pas les obstacles en hauteur (comme une branche ou un panneau). S’il est décentré, les lignes de guidage projetées sur l’écran ne correspondront pas à la trajectoire réelle de votre véhicule, vous donnant une fausse impression de sécurité. L’effet grand angle (souvent 170°) crée naturellement une distorsion optique qu’il faut maîtriser.

Pour comprendre l’impact de ce phénomène, observez comment les lignes de perspective peuvent être altérées.

Ce schéma illustre la nécessité d’un alignement rigoureux pour que la grille virtuelle corresponde à la réalité du terrain. Un décalage de quelques centimètres au montage se traduit par un écart de plusieurs dizaines de centimètres à l’écran.

L’option CarPlay : moderniser toute la console

Pourquoi se limiter à une simple caméra de recul quand vous pouvez transformer toute votre expérience multimédia ? Sur une voiture de 2010, l’autoradio est souvent limité au CD ou à une prise auxiliaire. Installer un combiné double DIN compatible CarPlay ou Android Auto permet de récupérer l’affichage de la caméra de recul sur un grand écran tactile, tout en bénéficiant du GPS (Waze, Google Maps) et de la musique en streaming.

Cette solution demande un peu plus de travail (démontage de la console centrale), mais le résultat est spectaculaire. Il existe aujourd’hui des adaptateurs sans fil qui se connectent automatiquement à votre smartphone dès que vous mettez le contact. L’investissement reste mesuré, selon une analyse du marché français montrant que les prix varient de 100€ pour les solutions basiques jusqu’à 400€ pour des modèles haut de gamme avec processeurs rapides.

C’est l’option idéale pour ceux qui veulent une intégration « usine » parfaite, où la caméra s’active automatiquement sur l’écran principal en coupant le son de la radio, exactement comme sur un véhicule neuf de 2025.

Diagnostiquer les pannes de masse

C’est le scénario classique : tout fonctionne parfaitement pendant trois mois, puis l’image commence à sauter, des lignes parasites apparaissent, ou l’écran devient noir par intermittence. Dans 90% des cas, le coupable n’est pas la caméra elle-même, mais la corrosion du point de masse. Sur un véhicule d’une quinzaine d’années, l’humidité s’infiltre et oxyde les contacts métalliques, créant une résistance électrique.

Ce phénomène crée ce qu’on appelle une « boucle de masse ». Le courant cherche un chemin alternatif pour retourner à la batterie, passant parfois par les câbles audio ou vidéo, ce qui génère des interférences visibles. Pour résoudre cela, la rigueur est de mise lors du câblage initial.

Assurez-vous toujours que vos connexions sont serties avec des cosses de qualité et protégées par de la gaine thermorétractable. Un simple « tortillon » de fils entouré d’adhésif d’électricien finira inévitablement par lâcher avec les vibrations de la route.

Protéger l’optique avec un film PPF

Vous avez investi du temps et de l’argent pour installer cette caméra. Il serait dommage que la lentille se raye au premier trajet sur autoroute à cause d’un gravillon ou qu’elle devienne opaque à force de nettoyages agressifs. La caméra de recul, souvent située au niveau de la plaque ou du bouclier, est dans une zone de fortes turbulences soumise aux projections sales.

L’application d’un petit morceau de film PPF (Paint Protection Film) sur l’optique (si elle est plate) ou sur les zones environnantes de la carrosserie est une assurance peu coûteuse. Ce film polyuréthane transparent est auto-cicatrisant et absorbe les impacts. Cette pratique se démocratise, confirmée par le fait que le marché mondial du PPF croît à un taux annuel de 6.7%, prouvant que les propriétaires sont de plus en plus soucieux de préserver l’intégrité de leurs équipements.

C’est la touche finale d’un installateur consciencieux : protéger l’installation pour qu’elle dure aussi longtemps que la voiture elle-même.

Ne laissez plus les angles morts gâcher votre plaisir de conduire. Sélectionnez dès maintenant le kit adapté à votre véhicule et lancez-vous dans ce rétrofit valorisant.
